Apakah yang Perlu Jurutera Semak Apabila Memilih Jalur Pemecah Terma PA66 GF25 untuk Profil Aluminium?

Mengapa Bahagian Pecah Terma Penting

Aluminium dinilai kerana kekuatannya, rintangan kakisan, penampilan, dan kemudahan penyemperitan, tetapi aluminium juga mudah menghantar haba. Reka bentuk patah haba menangani ciri itu dengan mengasingkan bahagian aluminium dengan bahan bukan logam.

Dalam pemasangan tingkap, pintu atau dinding tirai yang diasingkan secara terma, bahagian aluminium dalaman dan bahagian aluminium luaran tidak bertujuan untuk membentuk satu laluan logam tanpa gangguan. Sebaliknya, profil poliamida diletakkan di antara mereka. Ini mewujudkan gangguan fizikal dalam laluan konduktif dan menyokong strategi pemisahan haba bingkai.

Oleh itu jalur mempunyai dua kerja yang mesti berfungsi bersama. Pertama, ia perlu mencipta pemisahan yang dimaksudkan antara bahagian aluminium. Kedua, ia perlu kekal terlibat secara mekanikal dengan profil semasa pemasangan dan penggunaan kemudian. Jalur yang menyediakan pemisahan tetapi tidak sesuai dengan rongga dengan betul bukanlah penyelesaian yang praktikal. Begitu juga, jalur yang sesuai secara dimensi tetapi tidak mempunyai kestabilan mekanikal yang diperlukan untuk pemasukan dan penggulungan boleh menimbulkan masalah pengeluaran.

Inilah sebabnya mengapa pemilihan jalur harus bermula dengan profil aluminium dan bukannya dengan nama katalog. Rongga, alur, struktur penguncian, dan kedalaman penglibatan yang diperlukan memberikan kekangan kejuruteraan sebenar.

Apa Maksud PA66 GF25 dalam Amalan

PA66 merujuk kepada poliamida 66, termoplastik kejuruteraan yang terkenal dengan gabungan kekuatan, kekakuan, kestabilan dimensi dan rintangan kepada beban mekanikal. Penamaan "GF25" menunjukkan bahawa bahan itu mengandungi 25% tetulang gentian kaca. Dalam profil pecah haba, tetulang ini digunakan untuk meningkatkan ketegaran dan meningkatkan kestabilan mekanikal berbanding dengan rumusan poliamida tidak bertetulang.

25% Pengukuhan Gentian Kaca

Profil poliamida yang diperkukuh perlu mengatasi daya yang dihasilkan semasa pemasangan. Dalam kebanyakan sistem aluminium yang patah secara haba, jalur dimasukkan ke dalam alur yang disediakan dan kemudian diamankan melalui proses penggulungan. Tetulang membantu profil mengekalkan bentuk yang stabil apabila daya mekanikal digunakan di sepanjang laluan pemasangan.

Gentian kaca juga mempengaruhi tingkah laku bahan dengan cara yang menjadikan kawalan proses penting. Pengagihan dan orientasi gentian boleh mempengaruhi kekuatan membujur, rintangan ricih melintang, rupa permukaan dan ketekalan dimensi. Oleh itu, proses pengeluaran perlu mengawal lebih daripada suhu penyemperitan sahaja.

Kestabilan Dimensi

Jalur pemecah haba ialah profil ketepatan dan bukannya kepingan plastik ringkas. Lebar, ketinggian, geometri dinding, ciri penguncian dan ketebalannya perlu kekal cukup konsisten untuk dipadankan dengan rongga aluminium. Perubahan dimensi kecil boleh mempengaruhi daya sisipan, kedalaman penglibatan, dan sambungan mekanikal terakhir.

Keadaan penyemperitan, penyejukan dan pembentukan semuanya menyumbang kepada kestabilan itu. Penyejukan yang terlalu agresif atau kurang seimbang boleh menjejaskan pengecutan dan bentuk profil. Kelajuan menarik juga mempengaruhi dimensi bahagian tersemperit berterusan. Atas sebab ini, pengeluaran profil memerlukan kawalan terkoordinasi ke atas haba, kelajuan, perkakasan dan keadaan penyejukan.

Rintangan terhadap Permintaan Mekanikal Jangka Panjang

Profil pecah terma boleh kekal di dalam bingkai aluminium selama bertahun-tahun. Dalam tempoh itu, bahan tersebut dijangka mengekalkan integriti mekanikal yang mencukupi sambil terdedah kepada perubahan persekitaran yang berulang. Keperluan yang tepat bergantung pada sistem bingkai, iklim tempatan, piawaian reka bentuk dan keadaan perkhidmatan yang dimaksudkan.

• Kekakuan:penting untuk mengekalkan bentuk bahagian semasa pemasangan profil.
• Ketekalan dimensi:diperlukan untuk penglibatan yang boleh diramal dengan penyemperitan aluminium.
• Rintangan ricih:relevan di mana jalur tertakluk kepada daya yang dijana oleh pemasangan dan pemuatan profil.
• Kestabilan terma:relevan kerana bingkai mengalami perubahan suhu semasa perkhidmatan.
• Konsistensi proses:penting apabila geometri jalur yang sama digunakan merentasi pengeluaran berulang.

Ciri-ciri ini menerangkan mengapa polimer kejuruteraan bertetulang digunakan sebagai ganti profil plastik generik. Bahagian pecah haba perlu berfungsi sebagai sebahagian daripada pemasangan struktur, bukan hanya sebagai pengatur jarak penebat.

Bagaimana Geometri Profil Aluminium Menentukan Jalur

Reka bentuk pecah haba yang berjaya bermula dengan penyemperitan aluminium sebenar. Nama produk seperti I-Type, C-Type atau T-Type menerangkan keluarga bahagian umum, tetapi ia tidak menggantikan maklumat dimensi yang diperlukan untuk padanan yang betul.

Pendekatan kejuruteraan yang paling berguna ialah membandingkan rongga aluminium dengan dimensi yang sepadan bagi jalur poliamida. Hubungan tersebut boleh diringkaskan melalui faktor-faktor berikut.

Mulakan Dengan Lukisan atau Profil Fizikal

Lukisan penyemperitan aluminium berdimensi memberikan titik permulaan yang paling jelas kerana ia menunjukkan lebar rongga, dimensi alur, geometri dinding dan toleransi kritikal. Profil fizikal juga boleh memberikan maklumat berguna apabila lukisan tidak tersedia atau apabila penyemperitan sebenar perlu disahkan.

Untuk kerja pembangunan, maklumat yang paling berguna biasanya termasuk:

• Lebar dan kedalaman rongga aluminium.
• Lokasi dan bentuk alur pengunci.
• Pemisahan haba yang diperlukan antara bahagian aluminium.
• Keratan rentas jalur dan toleransi dimensi yang dimaksudkan.
• Urutan pemasangan yang digunakan untuk memasukkan dan mengamankan profil.
• Sebarang isu pengeluaran yang diketahui, seperti sisipan yang sukar atau retak.

Mengapa Ketepatan Bahagian Penting

Bayangkan jalur yang terlalu lebar sedikit untuk rongga penyemperitan. Daya sisipan mungkin meningkat, dan pemasang atau barisan pengeluaran mungkin memerlukan lebih banyak tekanan mekanikal daripada yang dimaksudkan. Jalur yang terlalu sempit boleh menimbulkan masalah sebaliknya: penglibatan atau pergerakan yang tidak mencukupi semasa pemasangan.

Ketinggian dan mengunci geometri perkara dengan cara yang sama. Profil boleh kelihatan betul secara berasingan sementara masih gagal untuk terlibat dengan alur aluminium tertentu. Itulah sebabnya pembangunan pemisah haba dianggap paling baik sebagai sistem profil yang dipadankan.

Semak julat bahagian poliamida yang tersediabersama-sama dengan dimensi profil aluminium sebelum memuktamadkan spesifikasi.

Jenis Profil manakah yang biasa digunakan?

Geometri penyemperitan aluminium yang berbeza memerlukan bahagian pecah haba yang berbeza. Keluarga profil biasanya dikenal pasti melalui bentuk keratan rentas dan susunan pengunciannya.

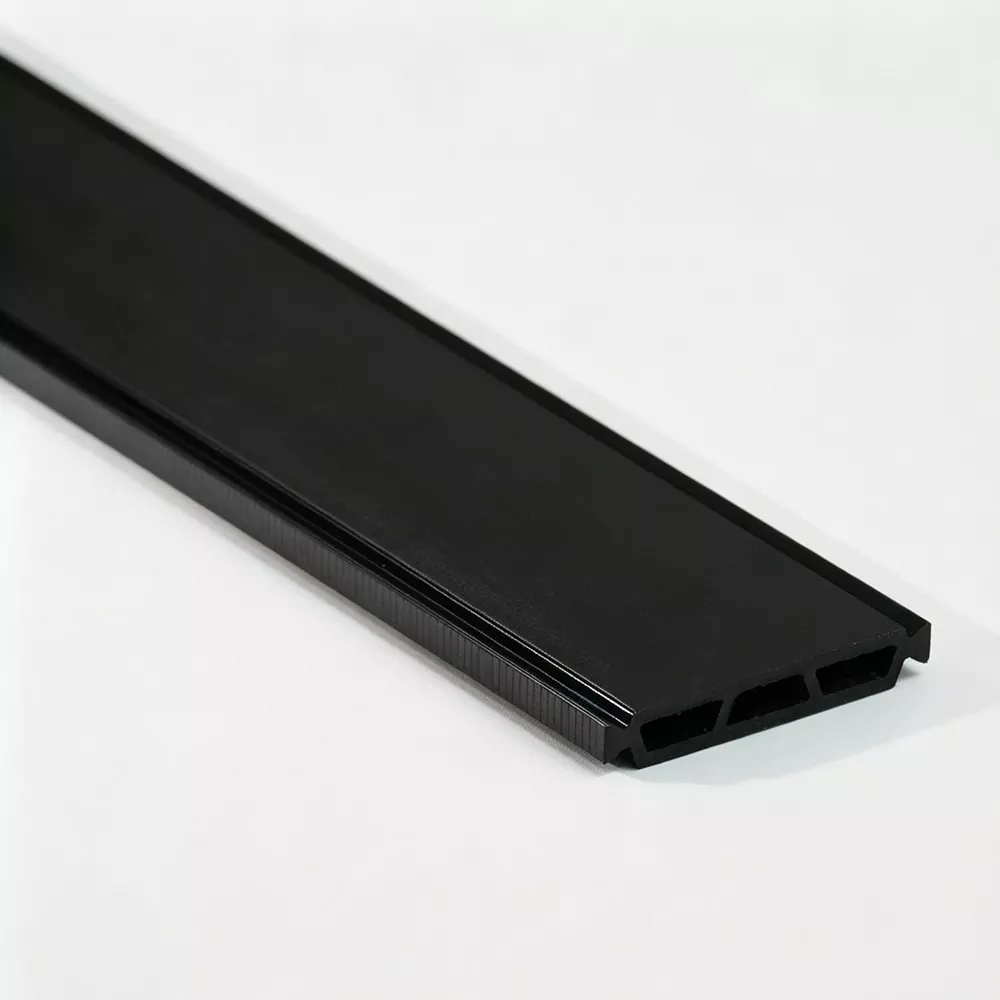

Profil I-Type

Bahagian I-Type biasanya dikaitkan dengan geometri pemisahan haba yang agak mudah. Kesesuaian akhir mereka bergantung pada lebar, ketinggian, susunan alur, dan keadaan penglibatan penyemperitan aluminium. Oleh itu, sebutan "Saya" harus dianggap sebagai keluarga profil dan bukannya dimensi universal.

Profil Jenis-C

Bahagian C-Type dibentuk di sekeliling geometri penglibatan yang berbeza dan boleh dipilih di mana penyemperitan aluminium menggunakan rongga atau struktur pengunci yang sepadan. Ciri pembukaan dan sisi perlu dipadankan dengan teliti dengan profil aluminium.

Profil Jenis-T

Bahagian T-Type digunakan di mana penyemperitan aluminium mengandungi geometri yang sesuai dengan profil penglibatan berbentuk T. Dimensi yang tepat, kedudukan bahu dan butiran penguncian menentukan sama ada jalur boleh dimasukkan dan diikat dengan betul.

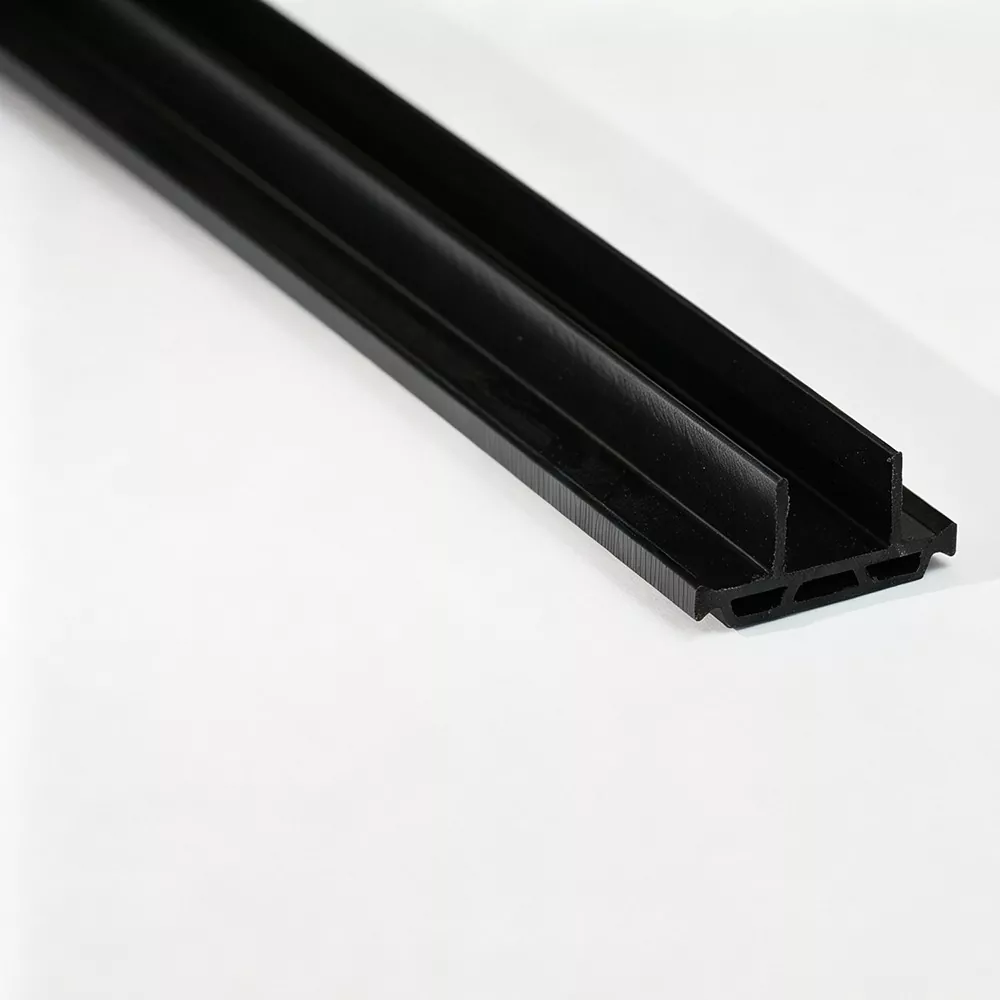

Bahagian Berbentuk Khas

Sesetengah sistem aluminium menggunakan alur atau rongga yang tidak sejajar dengan keluarga bahagian standard. Dalam kes tersebut, keratan rentas khas boleh dibangunkan di sekitar penyemperitan sebenar. Input yang paling penting ialah lukisan profil aluminium atau sampel fizikal profil itu sendiri, bersama-sama dengan kaedah pemasangan dan dimensi kritikal.

Di mana Profil Penebat Ini Digunakan

Sistem aluminium pecah haba digunakan dalam beberapa aplikasi seni bina. Walaupun objektif reka bentuk berkaitan dalam setiap kes, geometri profil dan keperluan mekanikal boleh berbeza-beza mengikut struktur bingkai.

Syarat permohonan juga harus dipertimbangkan apabila memilih formulasi bahan dan geometri profil. Bingkai yang dipasang dalam persekitaran pembolehubah suhu mungkin mengalami pergerakan dimensi berulang, manakala sistem fasad boleh memperkenalkan permintaan mekanikal dan persekitaran tambahan.

Adalah penting untuk membezakan fungsi terma jalur daripada jumlah prestasi terma bingkai siap. Jalur mengganggu pengaliran terus melalui bahagian aluminium, tetapi kelakuan terma akhir tingkap, pintu, atau dinding tirai juga bergantung pada kaca, pengedap, geometri bingkai, ruang udara, sambungan dan butiran pemasangan.

Bagaimana Proses Penyemperitan Mempengaruhi Kualiti Profil

Ketekalan profil pecah haba sangat bergantung pada cara sebatian poliamida bertetulang diproses. Urutan pengeluaran terkawal membantu memastikan keratan rentas stabil daripada bahan mentah melalui panjang siap.

Kawalan Bahan Mentah

Bahan permulaan mempunyai pengaruh langsung pada tingkah laku penyemperitan. Bahan PA66 dan gentian kaca yang masuk boleh diperiksa untuk ciri-ciri seperti indeks aliran cair, kandungan tetulang dan keadaan lembapan. Pengurusan lembapan amat relevan untuk pemprosesan poliamida kerana kandungan air boleh menjejaskan tingkah laku cair dan prestasi bahan akhir.

Suhu Penyemperitan dan Kelajuan Menarik

Poliamida bertetulang mesti diproses dalam keadaan suhu terkawal supaya leburan mengisi profil mati secara konsisten tanpa mewujudkan kemerosotan yang tidak perlu atau ketidakstabilan dimensi. Kelajuan menarik juga mempengaruhi saiz profil kerana penyemperit boleh menukar dimensi apabila ia sejuk.

Atas sebab ini, suhu dan kelajuan talian harus dianggap sebagai proses yang diselaraskan dan bukannya sebagai tetapan terpencil. Apabila profil mengandungi alur sempit atau ciri penguncian kecil, walaupun perubahan sederhana dalam tingkah laku dimensi boleh mempengaruhi padanan akhir.

Menyejukkan dan Membentuk

Penyejukan adalah salah satu peringkat terpenting untuk kestabilan profil. Sistem penyejukan perlu mengeluarkan haba dengan cara terkawal supaya bahagian tersemperit mengekalkan geometri yang dimaksudkan. Penyejukan yang tidak sekata boleh menyumbang kepada herotan, meledingkan atau dimensi yang tidak konsisten merentas profil.

Orientasi Gentian Kaca

Proses penyemperitan juga mempengaruhi orientasi gentian kaca. Orientasi terkawal boleh menyokong kekuatan membujur sambil mengekalkan ciri mekanikal yang diperlukan di seluruh bahagian. Ini menjadi sangat relevan untuk profil yang perlu bertolak ansur dengan daya pemasukan dan pembentukan gulungan.

Sistem pengeluaran yang diterangkan untukJinxingtermasuk penyediaan bahan, berbilang garisan penyemperitan skru berkembar selari, acuan yang dibangunkan sendiri, sistem penyejukan, pembentukan dan pemotongan. Proses ini disusun supaya peringkat pembuatan utama kekal dalam satu sistem pengeluaran.

Apakah yang Perlu Diperiksa Semasa Kawalan Kualiti?

Kawalan kualiti untuk profil pecah haba lebih berguna apabila ia meliputi proses pengeluaran serta produk siap. Pemeriksaan akhir boleh mengenal pasti kecacatan, tetapi pemeriksaan dalam proses biasa memberikan maklumat awal tentang hanyutan dimensi atau masalah permukaan.

Pemeriksaan Dalam Proses

Semasa penyemperitan berterusan, sampel pengeluaran boleh diperiksa pada selang masa yang tetap untuk dimensi keratan rentas dan kecacatan yang boleh dilihat. Parameter proses juga boleh direkodkan supaya perubahan dalam barisan pengeluaran boleh dihubungkan dengan keputusan dimensi kemudian.

• Lebar dan tinggi keratan rentas.
• Dimensi alur dan penguncian kritikal.
• Ketebalan dinding dan simetri profil jika berkaitan.
• Kecacatan permukaan, ubah bentuk atau keretakan yang kelihatan.
• Rekod parameter pengeluaran untuk kebolehkesanan.

Penilaian Makmal

Bergantung pada keperluan yang berkenaan, penilaian makmal tambahan mungkin meliputi ketumpatan, Kekerasan pantai, kekuatan tegangan membujur, kekuatan tegangan melintang, rintangan air, penuaan haba dan ciri pengembangan linear.

Ujian ini tidak semuanya menjawab soalan kejuruteraan yang sama. Kekuatan tegangan memberikan maklumat tentang rintangan kepada daya tarikan, manakala kekuatan melintang lebih berkaitan dengan tegasan yang bertindak merentasi profil. Pengembangan linear membantu jurutera memahami pergerakan dimensi yang berkaitan dengan perubahan suhu.

Pemeriksaan Pra-Penghantaran

Sebelum penghantaran, jalur siap boleh diperiksa untuk penampilan dan dimensi. Profil lurus boleh disediakan dalam panjang seperti 6 meter setiap keping, manakala spesifikasi yang sesuai juga boleh dibekalkan dalam gegelung seperti 500 meter setiap gulungan. Borang bekalan praktikal bergantung pada geometri profil dan keperluan pemasangan hiliran.

Laporan pemeriksaan bahasa Inggeris boleh mengiringi barang jika diperlukan. Maklumat pemeriksaan yang jelas boleh membantu pasukan pengeluaran mengesahkan bahawa profil yang diterima sepadan dengan spesifikasi yang dipersetujui.

Apa yang Perlu Diperhatikan oleh Assemblers?

Malah jalur tersemperit tepat boleh menimbulkan masalah apabila profil aluminium, perkakasan dan keadaan pemasangan tidak dipadankan dengan betul. Oleh itu, sisipan dan penggulungan harus dianggap sebagai sebahagian daripada reka bentuk profil dan bukannya sebagai kebimbangan hiliran yang berasingan.

Daya Sisipan

Jalur yang memasuki alur aluminium dengan rintangan yang berlebihan mungkin menunjukkan ketidakpadanan dimensi, geometri penguncian yang tidak sesuai atau keadaan pemasangan yang memerlukan pelarasan. Daya sisipan yang tinggi boleh meningkatkan risiko kerosakan profil, terutamanya apabila bahagian tersebut mengandungi dinding sempit atau ciri penguncian yang tajam.

Keretakan Semasa Pemasangan

Keretakan tidak boleh dikaitkan secara automatik kepada bahan itu sendiri. Punca yang mungkin termasuk daya mekanikal yang berlebihan, geometri alur yang tidak sesuai, dimensi yang terlalu ketat, penjajaran yang lemah atau keadaan pemprosesan yang tidak betul. Menyemak penyemperitan aluminium dan urutan pemasangan bersama-sama selalunya lebih produktif daripada memeriksa jalur secara berasingan.

Kekuatan Ricih Tidak Mencukupi

Sambungan akhir perlu menahan beban yang dijangkakan daripada pengendalian dan perkhidmatan. Jika jalur terpasang tidak memberikan rintangan yang mencukupi kepada pergerakan relatif antara bahagian aluminium, isu itu mungkin melibatkan geometri profil, ciri bahan atau proses penggelek.

Konsisten Merentasi Barisan Pengeluaran

Profil yang berfungsi dengan baik semasa satu percubaan juga harus berkelakuan secara konsisten semasa pengeluaran berulang. Dimensi jalur yang konsisten menjadikannya lebih mudah untuk mengekalkan keadaan pemasukan dan penggelek yang stabil merentas berbilang kelompok penyemperitan aluminium.

• Periksa alur aluminium:sahkan bahawa rongga itu bersih, betul dari segi dimensi dan serasi dengan jalur.
• Semak penjajaran sisipan:salah jajaran boleh meningkatkan daya dan merosakkan tepi profil.
• Semak keadaan bergolek:mengesahkan bahawa proses mekanikal adalah sesuai untuk geometri jalur.
• Jejaki konsistensi dimensi:bandingkan ukuran profil masuk dan dalam proses apabila tingkah laku pemasangan yang tidak dijangka muncul.

Pemeriksaan ini amat berguna apabila beralih daripada penyemperitan prototaip kepada pengeluaran semula, kerana perbezaan dimensi yang kecil boleh menjadi lebih ketara apabila banyak panjang profil diproses secara berterusan.

Cara Bersedia untuk Pembangunan Profil Baharu

Membangunkan bahagian pecah haba untuk penyemperitan aluminium baharu adalah lebih mudah apabila maklumat disusun sebelum perkakas dipertimbangkan. Objektifnya adalah untuk menentukan antara muka lengkap antara bahagian poliamida dan profil aluminium.

Urutan pembangunan praktikal boleh mengikuti beberapa peringkat:

1. Semak lukisan aluminium:mengenal pasti dimensi rongga, geometri alur, ketebalan dinding, dan toleransi kritikal.
2. Sahkan keperluan pemisahan haba:tentukan jarak yang dimaksudkan antara bahagian aluminium dalam dan luar.
3. Tentukan keratan rentas jalur:tentukan lebar, tinggi, ketebalan, butiran penguncian, dan sebarang ciri khas.
4. Semak proses pemasangan:mengesahkan arah sisipan, kaedah penggelek, dan daya mekanikal yang dijangkakan.
5. Menilai tingkah laku pengeluaran:semak kestabilan dimensi, kualiti permukaan dan prestasi pemasangan.
6. Memuktamadkan spesifikasi pengeluaran:dokumenkan geometri profil yang dipersetujui, pembinaan bahan, tempat pemeriksaan, dan borang bekalan.

Gunakan Profil Aluminium sebagai Rujukan Utama

Kesilapan yang paling biasa dalam pembangunan profil adalah bermula dengan dimensi jalur generik dan cuba memaksa penyemperitan aluminium untuk memadankannya. Pendekatan yang lebih dipercayai adalah sebaliknya: mulakan dari penyemperitan dan tentukan bahagian penebat di sekeliling antara muka sebenar.

Profil aluminium fizikal boleh berguna terutamanya apabila lukisan penyemperitan tidak mewakili sepenuhnya variasi pembuatan. Membandingkan lukisan dengan bahagian sebenar membantu mengenal pasti isu praktikal seperti kedalaman alur, jejari tepi atau perbezaan dimensi setempat.

Pastikan Keperluan Terma dan Mekanikal Bersama-sama

Jalur tidak seharusnya direka bentuk untuk pengasingan haba manakala penglibatan mekanikalnya dianggap sebagai sesuatu yang difikirkan semula. Kedua-dua fungsi disambungkan. Bahagian yang lebih tebal boleh mengubah hubungan rongga. Bentuk penguncian yang berbeza boleh mengubah daya sisipan. Kemasan yang lebih ketat boleh menjejaskan tingkah laku pemasangan. Oleh itu, keputusan kejuruteraan harus mempertimbangkan keratan rentas yang lengkap.

Rancangan untuk Kebolehulangan

Bahagian yang baik bukan sahaja berfungsi sekali. Ia harus mampu disemperit secara konsisten, dipotong atau digulung dengan cara terkawal, diangkut tanpa ubah bentuk yang tidak perlu, dan dipasang berulang kali dengan tingkah laku yang boleh diramal.

Memahami Istilah dalam Carian Produk

Apabila jurutera atau pasukan perolehan mencariJalur Pemecah Terma PA66 GF25, istilah carian selalunya mewakili keperluan teknikal dan bukannya satu produk universal. Bahagian "PA66" mengenal pasti keluarga poliamida, manakala "GF25" menunjukkan 25% tetulang gentian kaca. Spesifikasi selebihnya masih bergantung pada penyemperitan aluminium dan proses pemasangan yang dimaksudkan.

Atas sebab itu, penilaian produk harus bergerak dari peringkat kata kunci ke peringkat kejuruteraan. Jalur yang bersesuaian secara teknikal ditakrifkan oleh gabungan bahan, dimensi bahagian, geometri penguncian, ketekalan pengeluaran dan keserasian dengan profil aluminium sasaran.

Soalan Lazim

Senarai Semak Spesifikasi Praktikal

Sebelum memuktamadkan profil pecah haba, ia membantu untuk mengesahkan pembolehubah teknikal utama di satu tempat. Senarai semak di bawah boleh digunakan semasa semakan profil, komunikasi pembekal, penyediaan alatan atau kelulusan pengeluaran.

• Sahkan pembinaan bahan PA66 dan keperluan tetulang gentian kaca 25%.
• Ukur lebar dan kedalaman rongga aluminium.
• Sahkan bentuk alur dan geometri penguncian.
• Tentukan ketebalan jalur dan dimensi pemisahan yang diperlukan.
• Periksa keratan rentas jalur terhadap profil aluminium sebenar.
• Semak keadaan sisipan dan pembentukan gulungan sebelum kelulusan pengeluaran.
• Sahkan titik pemeriksaan dimensi dan toleransi yang boleh diterima.
• Semak borang bekalan lurus atau bergelung yang diperlukan.
• Dokumentasi lukisan profil yang dipersetujui dan ciri teknikal kritikal.
• Simpan rekod pengeluaran dan pemeriksaan tersedia untuk kebolehkesanan.

Senarai semak ini tidak menggantikan keperluan kejuruteraan bagi sistem tingkap, pintu atau fasad tertentu. Ia menyediakan rangka kerja praktikal untuk memastikan antara muka bahan dan profil telah ditakrifkan sebelum pengeluaran bermula.

Idea utama kekal mudah: prestasi pecah haba bermula dengan pengasingan yang berkesan, tetapi prestasi sistem yang boleh dipercayai memerlukan keratan rentas yang dipadankan dengan betul, penyemperitan terkawal, dimensi yang stabil dan proses pemasangan yang serasi.
